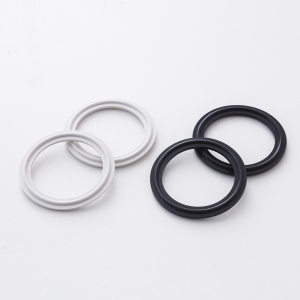

背托環、防塵耐磨環以及各式墊片

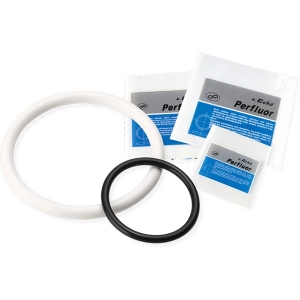

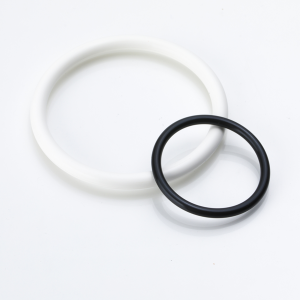

PTFE鐵氟龍O型環(O-ring)
- PTFE(PolyTetraFlouroEthylene)是工程塑膠的一種，產品名稱為鐵氟龍(Teflon) 的一種氟樹脂。具有優越的耐熱性，在塑膠之中具有低摩擦係數的特性。 在PTFE中加入各種填充材料，進而使產品發揮各式各樣的特性。
Specifications
填充材的種類與特性
| 填充材的種類 | 特性 |
|---|---|
| 玻璃纖維 | 改良耐磨耗性。 |
| 特別對於酸、氧化劑耐性強，且耐藥性優越 | |
| 幾乎不會造成電氣特性的損害 | |
| 會受到鹼性的侵蝕 | |
| 可與石墨、二硫化鉬結合使用 | |
| 碳 | 提升在空中、水中的耐磨性 |
| 較不易變形的特性、在高溫高負荷下具有優越的表現 | |
| 可承受各種腐蝕性的環境 | |
| 常與石墨結合使用 | |
| 石墨 | 改善摩擦力、摩耗特性 |
| 可降低對手金屬件的磨損 | |
| 可承受各種腐蝕性的環境 | |
| 可與玻璃纖維、碳結合使用 | |
| 銅粉 | 較不易變形的特性、增加抗壓強度、尺寸穩定性、使硬度提高 |
| 具有優良導熱性，產品的散熱性佳。因此也提高了耐磨性 | |
| 由於化學反應性、電氣導電性表現較好的關係，導致耐藥性與電氣絕緣性較差 | |
| 二硫化鉬 | 單獨與玻璃纖維相較之下，更不易變形、且更耐彎曲及抗壓強度、硬度、耐摩耗性表現更佳 |
| 具備潤滑效果，因此摩耗性較低 | |
| 初期的摩耗時間較短 | |
| 無單獨使用，建議與玻璃纖維結合使用 | |
| 碳纖維 | 將其物性改善成與碳、石墨相同，因此即使含量低也有其效果 |
| 抗拉伸強度和伸長率優於碳粉 | |
| 改善在空氣中和水中的耐磨性 | |
| 在常溫和高溫下，也不易使其變形 | |
| 可承受腐蝕性環境 |
| 背托環 | 防塵耐磨環 | V型墊圈 | 唇型密封圈 |
|---|

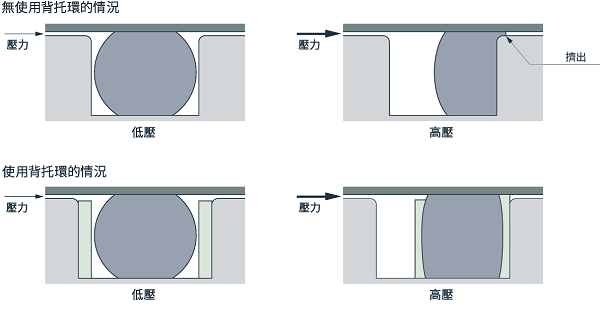

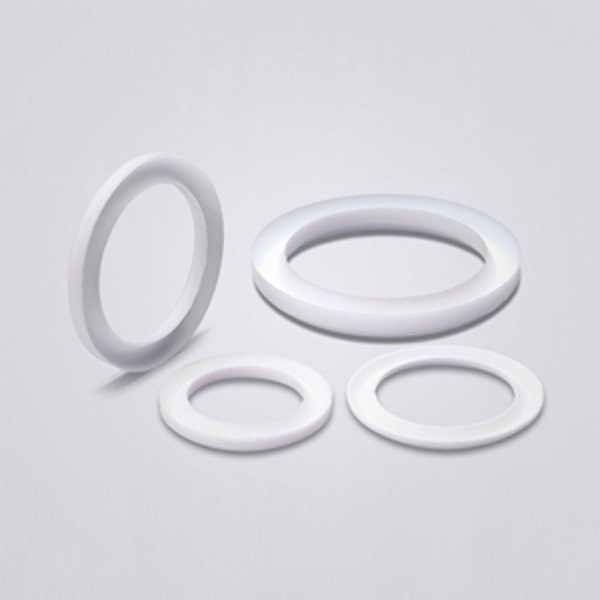

使用O型環(O-RING)密封時因流體壓力太高或溝槽縫隙太大，導致O型環(O-RING)可能從縫隙擠出而損壞。
背托環可預防此情況的發生。此外，即使在不會造成O型環(O-RING)擠出的低壓環境下，
也可透過使用背托環來防止O型環(O-RING)「傷痕」以及「扭曲」等問題，有效延長O型環(O-RING)的壽命。

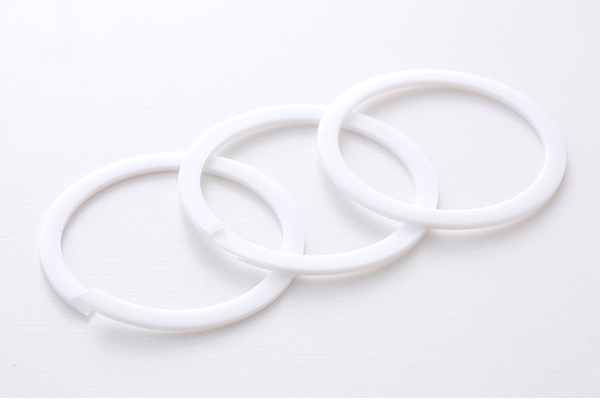

背托環的形狀
背托環分為無切口、梯形切口 、斜切口這三種。
使用的效果為無切口＞梯形切口＞斜切口，安裝上以斜切口及梯形切口較容易安裝。

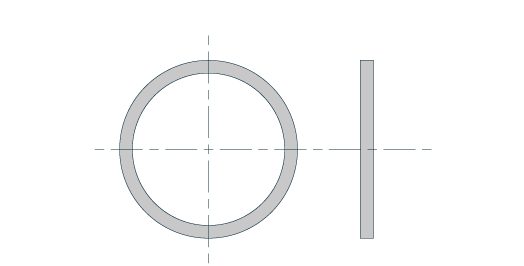

為無切口

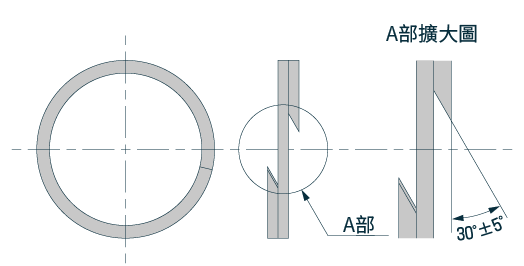

梯形切口

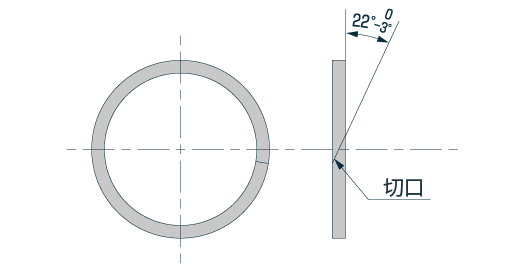

斜切口
Backup Ring的使用
1.從兩側施加壓力時，在O型環(O-RING)的兩側安裝背托環；從單一方向施加壓力時，則在壓力的相反方向安裝單個Backup Ring。
2.當空間足夠時，在單一方向施加壓力下，建議安裝兩個背托環。
3.可使用各種合成樹脂作為材料，但一般使用PTFE（鐵氟龍）。
4.在安裝梯形切口背托環時，須注意將背托環旋轉至溝槽較深處。
5.可用於大多數作動流體，如一般礦物油類作動油、液態型作動油、合成作動油等。

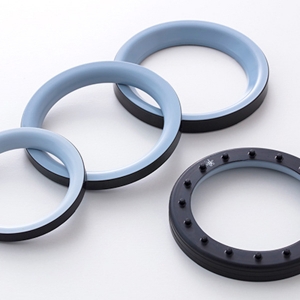

在齒輪油、渦輪機油、汽油、機油或其他有機溶劑的密封材一般使用丁腈橡膠或氟橡膠等O型環(O-RING)，用在往復運動或旋轉運動時，
極有可能造成O型環(O-RING)損傷。此情況下，如果在O型環(O-RING)的作動處加上PTFE 製成的坐墊式密封的話，與單使用O型圈相比較，
具有更多的優勢。
特徵
1.作動時可有效降低滑動阻力
2.即使長時間停止狀態下，起動阻力大致上無變化
3.作動時不會發生摩擦產生的跳動現象
4.無潤滑也可使用
5.可延長壽命
6.在高壓下(至20MPa)即使無Backup Ring也可使用
7.可與一般O-ring的溝槽尺寸一起使用

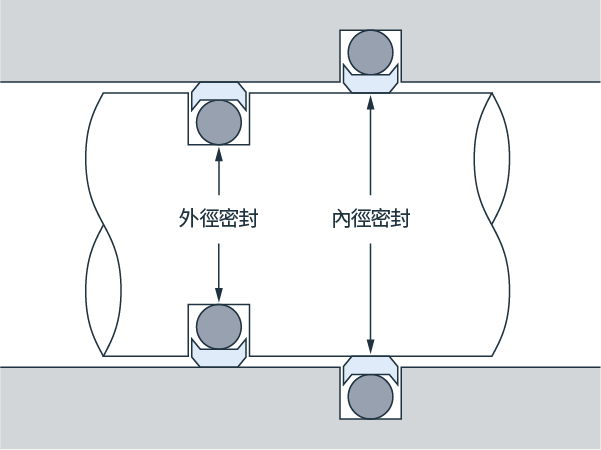

利用PTFE的低摩擦特性與橡膠彈性以及密封壓力，使得摩擦力和磨耗非常小，並且可以使用在JIS標準O-ring規格的溝槽。
（Cap Seal Type等）

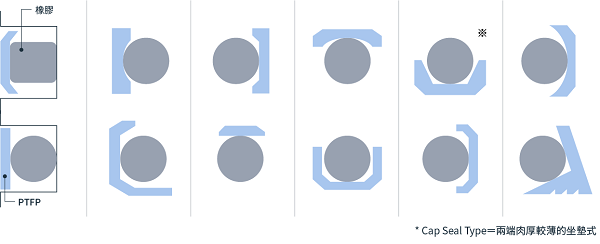

形狀
可提供各式各樣的形狀。
可使用的壓力範圍
小於20MPa (每7MPa壓力需1個RING)。
材料種類
1.含銅粉的PTFE → 往復運動、螺旋運動
2.加入玻璃纖維、二硫化鉬的PTFE → 旋轉運動
3.PTFE → 一般用（低壓作動用)
V型墊圈是此類密封墊片的代表，V型密封唇因內壓作用於軸以及內壁而進行密封。
相較之下只需用低壓旋緊，且低摩擦即可有效作動。依據用途外形有H、M、L、D型等

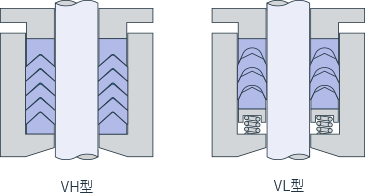

V型墊圈形狀
VH型
VM型
VL型
D型
加入充填材的V型墊圈
PTFE（鐵氟龍）具有優越的低摩擦性，但耐摩耗性較差。當作動速度較快時，建議使用加入耐磨性優越的PTFE充填材的V型墊圈
使用方法
安裝數量
如安裝數量過多，反而增加摩擦，數量多寡取決於應用。標準安裝數量建議如下。
| 形式 | H | M | L | D |
|---|---|---|---|---|
| 使用壓力範圍(kg/cm2) | 30～300 | 20～70 | 0～30 | 0～20 |
| 墊圈數量 | 3～6 | 3～6 | 3～4 | 1～3 |

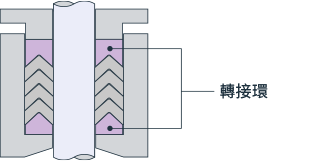

轉接環
轉接環即使對手件是金屬材質也可以使用，但請盡可能使用相同的材質。
緊固方法
轉接環即使對手件是金屬材質也可以使用，但請盡可能使用相同的材質。

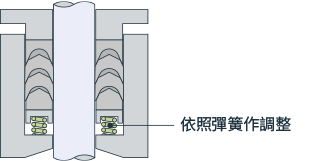

依照彈簧作調整
V型墊圈在溫度變化強烈時容易收縮，因此可有效利用安裝彈簧來調整
在作動部位的使用
使用時要將PV值（壓力P x速度V）考慮進去，必需在PV值的極限內做使用。
在旋轉做動部位使用時需注意冷卻，需考慮到摩擦熱量的散熱，建議與金屬墊片一起使用。

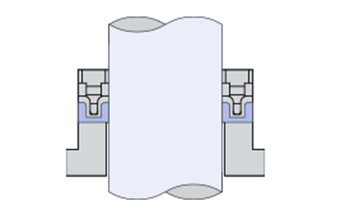

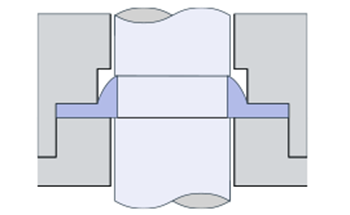

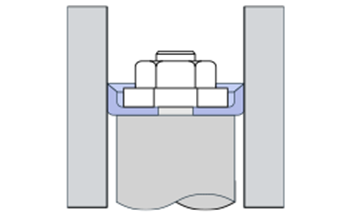

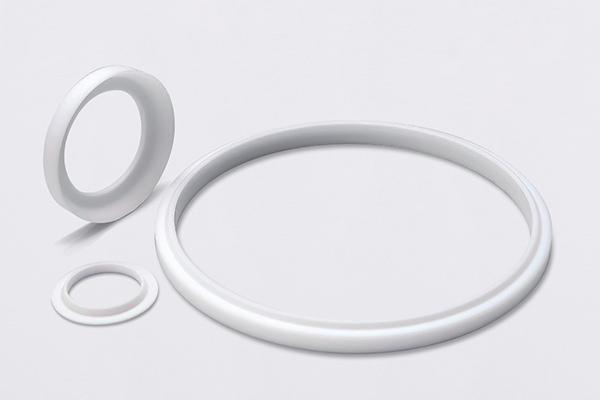

唇型密封圈是將PTFE做成U形、L形、J形，有效抵抗腐蝕性液體以及各種溶劑
唇型密封圈的形狀
.png)
U型
L型
J型
